Proyecto de modernización de ahorro energético con cortina de agua para un edificio de equipos en Shandong

Descripción general del proyecto

De acuerdo con los requisitos de la política nacional pertinente, la tasa de cumplimiento de la PUE para centros de datos y edificios de equipos centrales debe superar el 70 % para finales de 2023 y alcanzar el 100 % para finales de 2025. Para abordar los problemas comunes de alta generación de calor en las salas de informática y los valores persistentemente altos de PUE en los edificios de equipos centrales de la provincia de Shandong, y para acelerar la implementación de los objetivos de control del consumo energético de este año, el plan implica la introducción de varios conjuntos de enfriadores de aire evaporativos. Estos equipos utilizan tecnología de refrigeración por evaporación con paneles de refrigeración para mejorar la eficiencia energética, a la vez que cuentan con capacidades de filtración de aire que garantizan eficazmente la pureza del aire en las salas de equipos de comunicación.

Modos operativos

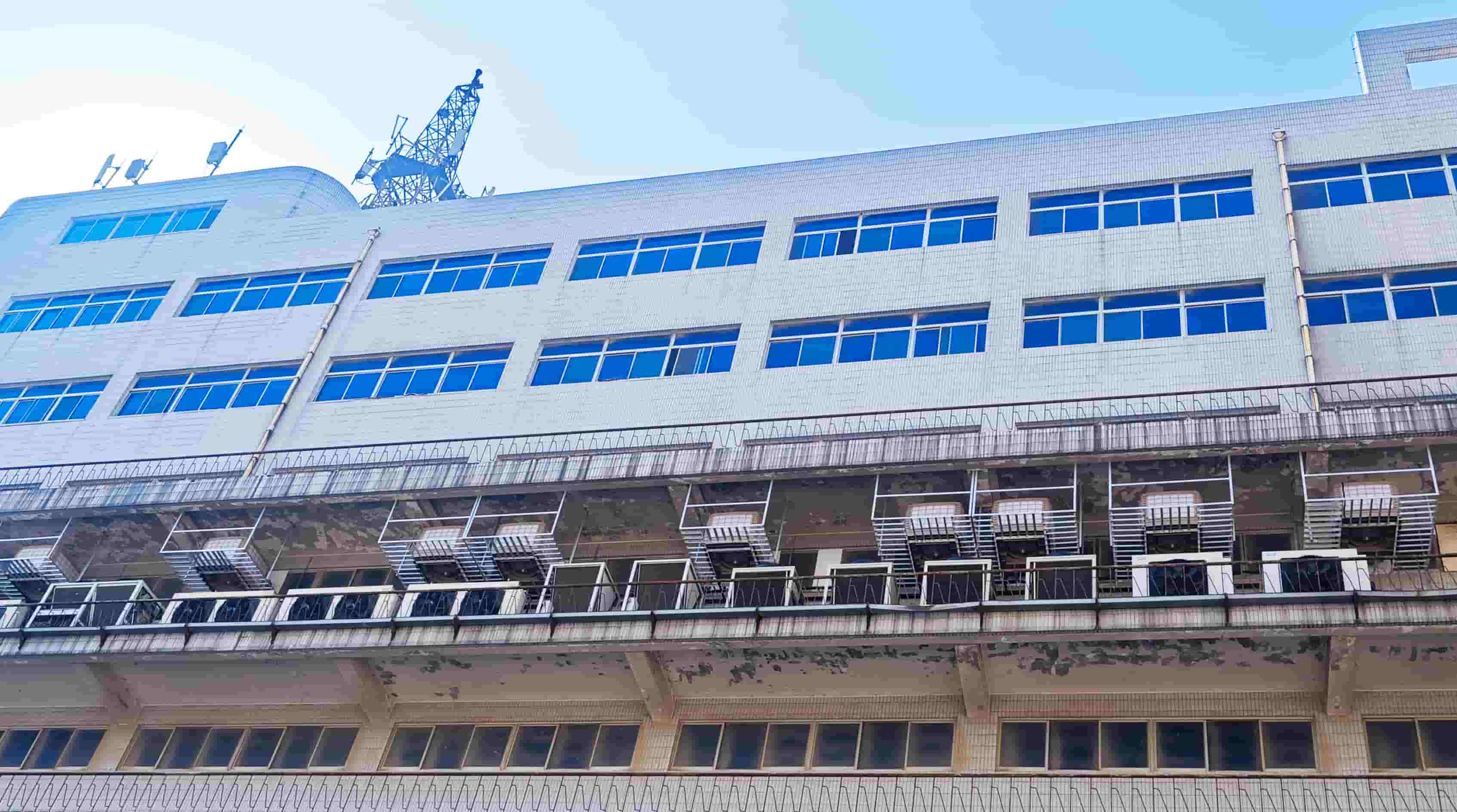

Este proyecto incluye edificios de equipos básicos en dos ciudades de la provincia de Shandong, ambas con el sistema de modernización de ahorro de energía Aolan Water Curtain Fresh Air. El sistema incluye enfriadores de aire evaporativos para suministrar aire frío, extractores de aire de presión negativa para expulsar el aire caliente y un sistema de control inteligente. La sala de equipos de Jinan tiene una superficie de 550 m² con una potencia de TI de aproximadamente 155 kW; la de Dezhou tiene una superficie de 542 m² con una potencia de TI de aproximadamente 29 kW.

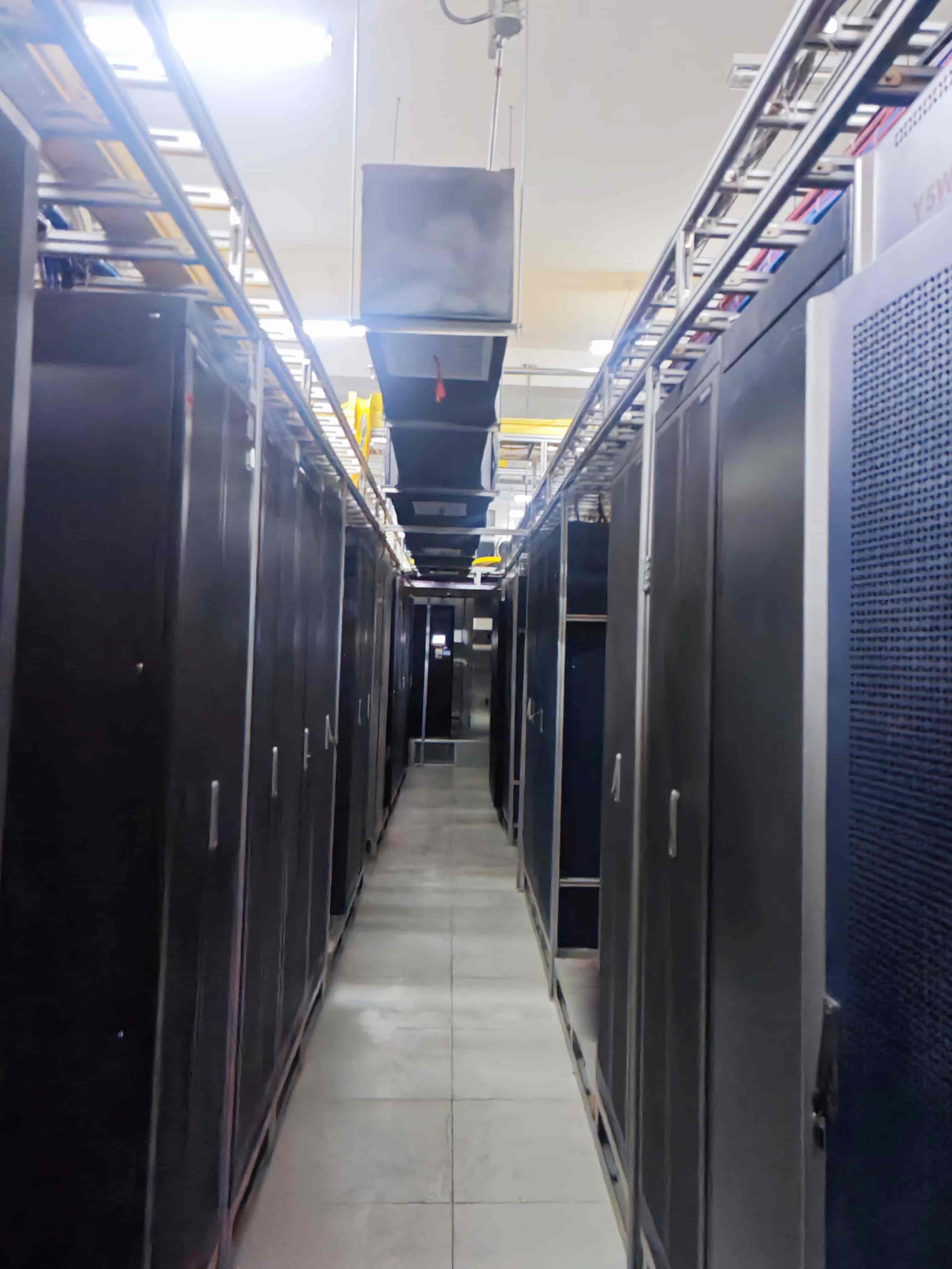

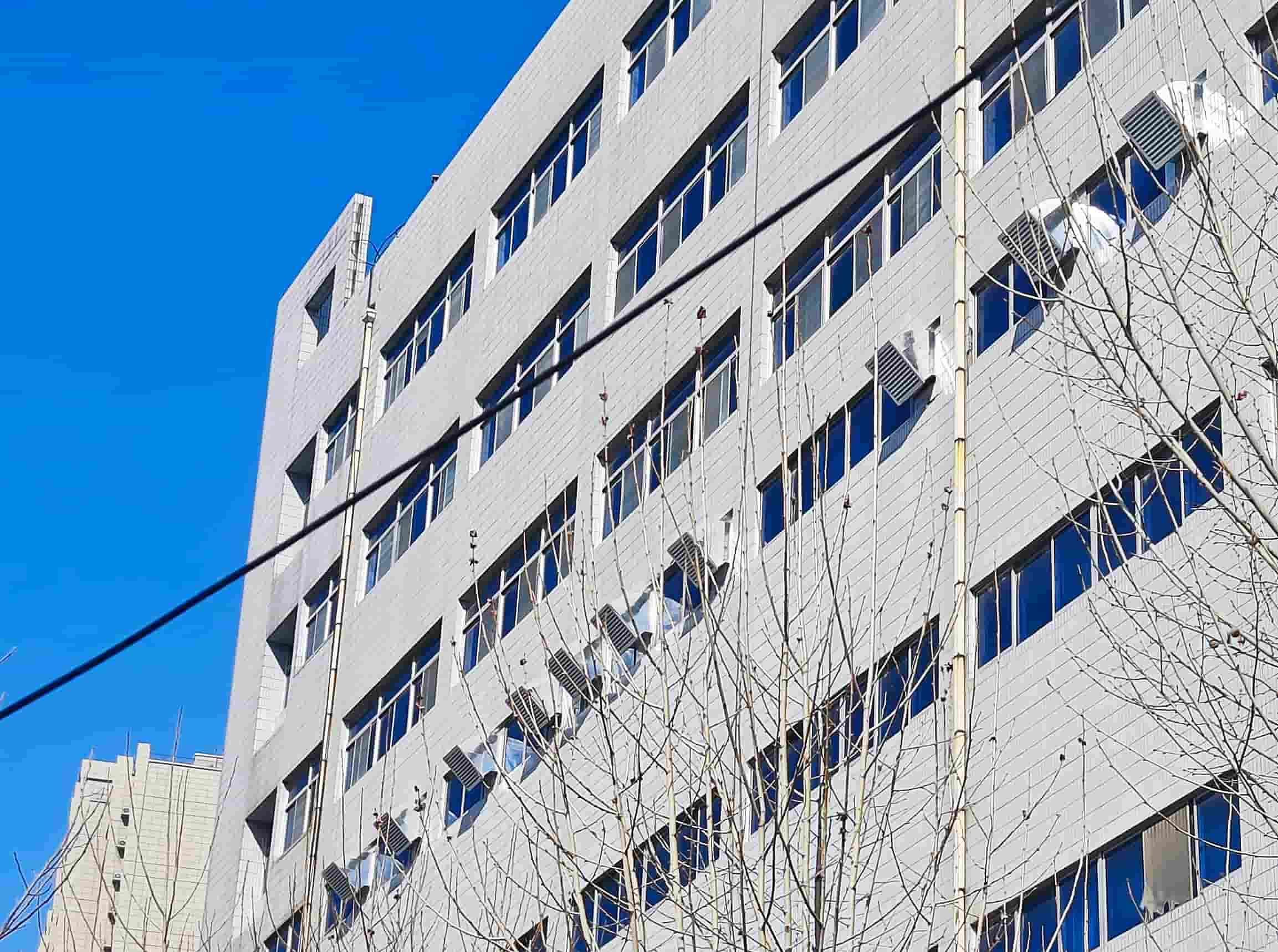

El aire fresco exterior se filtra y enfría mediante refrigeración evaporativa antes de ser suministrado al interior. El aire caliente y húmedo de la sala de equipos se expulsa al exterior mediante extractores de presión negativa. El sistema de control inteligente registra los parámetros de temperatura y humedad interiores y exteriores mediante sensores y, en función de estos, controla el funcionamiento del sistema de aire fresco con cortina de agua y de los aires acondicionados de precisión de la sala. Cuando se cumplen los requisitos de temperatura y humedad de la sala, el sistema prioriza el funcionamiento del sistema de aire fresco con cortina de agua para prolongar el uso de las fuentes de refrigeración naturales y reducir el tiempo de funcionamiento de los aires acondicionados de precisión, con el fin de lograr el objetivo de ahorro energético y reducción del consumo.

El sistema de refrigeración de las salas de equipos de este proyecto incluye 3 modos de funcionamiento:

1. Modo de Aire Fresco en Condición Seca: En condiciones de baja temperatura exterior, los enfriadores de aire evaporativos y los extractores de aire funcionan, abriendo las compuertas de admisión y escape. El aire fresco exterior a baja temperatura se filtra y se suministra a la sala de equipos, mientras que los extractores de aire expulsan aire caliente y húmedo. Los ventiladores funcionan a baja frecuencia según la temperatura interior.

2. Modo de aire fresco de enfriamiento evaporativo en condiciones húmedas: En condiciones climáticas adecuadas, los enfriadores de aire evaporativos y los extractores de aire funcionan y las compuertas de entrada y salida se abren. El aire fresco exterior se filtra, se enfría por evaporación y luego se suministra a la sala de equipos. Los extractores de aire expulsan aire caliente y húmedo. Los ventiladores funcionan con una frecuencia variable según la temperatura interior.

3. Modo de aire acondicionado de precisión conectado: Cuando las condiciones exteriores son cálidas y húmedas, el sistema de aire fresco con cortina de agua no puede satisfacer los requisitos de temperatura y humedad interiores, por lo que deja de funcionar y las compuertas de entrada y salida se cierran. El sistema de aire acondicionado de precisión de la sala de equipos originales se activa conectado, funcionando según sus parámetros de diseño original en modo de refrigeración con recirculación de aire interior.

Demostración de resultados

El proyecto comenzará a operar en 2025. Tras su puesta en servicio, se espera que funcione en buenas condiciones, manteniendo un ambiente de temperatura y humedad estables en las salas de equipos. Se proyecta que el consumo anual de electricidad del sistema de aire acondicionado de la sala de equipos de Jinan disminuirá de 681.000 kWh a 293.000 kWh, logrando una tasa de ahorro energético del 56,9 %. Se espera que la PUE baje de 1,67 a 1,38. Para la sala de equipos de Dezhou, se proyecta que el consumo anual de electricidad del sistema de aire acondicionado disminuya de 164.000 kWh a 63.000 kWh, logrando una tasa de ahorro energético del 61,9 %. Se espera que la PUE baje de 1,83 a 1,43, demostrando importantes efectos de ahorro energético.
