Proyecto de modernización de ahorro energético con cortina de agua para un edificio de comunicaciones en Weifang

Descripción general del proyecto
Una sala de equipos de comunicaciones de Weifang Mobile presenta una alta carga térmica interna. Ubicada en la azotea, la sala también experimenta una importante transferencia de calor a través de la envolvente del edificio, lo que genera un alto consumo de energía de aire acondicionado y un valor de PUE constantemente elevado. Para acelerar el progreso hacia los objetivos de control del consumo energético de este año, esta modernización implicó la instalación de dos sistemas de aire fresco con cortinas de agua. Esto reduce el consumo energético de la sala y mejora la eficiencia energética, a la vez que proporciona filtración de aire para mantener eficazmente la pureza del aire dentro de la sala de comunicaciones.

La sala de equipos modernizada tiene una superficie aproximada de 123 m², con una potencia de TI de aproximadamente 24,3 kW. Originalmente, estaba equipada con cuatro aires acondicionados de armario de 5 CV y ​​dos de 3 CV, con una capacidad de refrigeración nominal total de 63,5 kW. Dos de las unidades de 5 CV solo funcionaban en verano. Tras la modernización, se instalaron dos sistemas de aire fresco con cortina de agua. Durante ciertos periodos de transición y durante el invierno, estos nuevos sistemas proporcionan refrigeración en lugar de los originales. sistema de aire acondicionado. Durante el verano, el funcionamiento vuelve al sistema de aire acondicionado original.

Aplicación de la solución

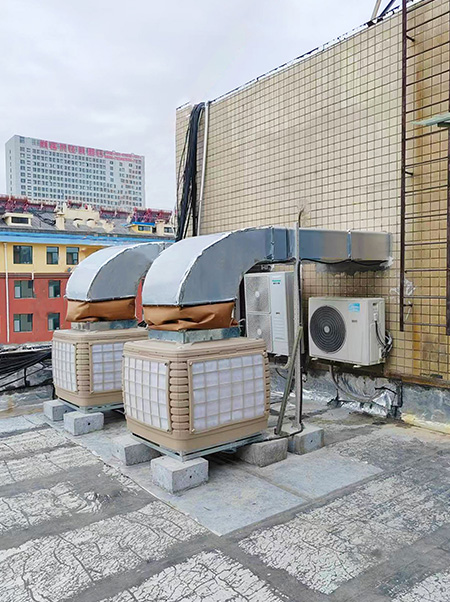

Este proyecto utiliza el sistema de modernización de ahorro de energía de aire fresco con cortina de agua de Aolan. El sistema incluye un enfriador de aire evaporativo sistema de suministro, un sistema de escape con ventilador centrífugo y un sistema de control inteligente.

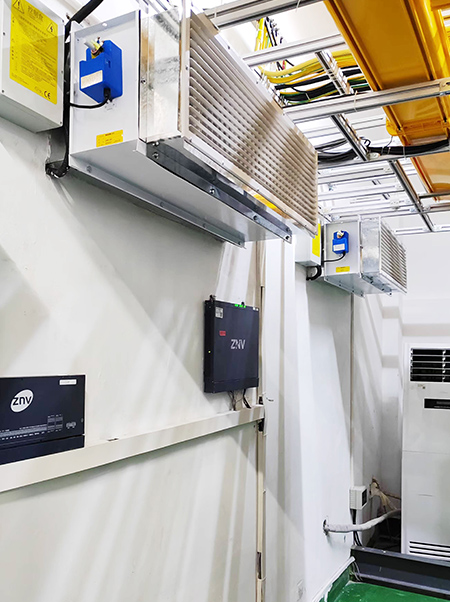

El aire fresco del exterior se filtra y se enfría a través de enfriamiento evaporativo El enfriador de aire evaporativo se utiliza antes de suministrarlo al interior. El aire caliente y húmedo de la sala de equipos se expulsa al exterior mediante ventiladores centrífugos. El sistema de control inteligente registra los parámetros de temperatura y humedad interiores y exteriores mediante sensores. Con base en estos parámetros, controla el funcionamiento del sistema de aire fresco con cortina de agua y los aires acondicionados de precisión de la sala. Cuando las condiciones lo permiten, el sistema prioriza el funcionamiento del sistema de aire fresco con cortina de agua para maximizar el tiempo de utilización de las fuentes de refrigeración naturales externas y reducir el tiempo de funcionamiento de los aires acondicionados de precisión, logrando así un ahorro energético y una reducción del consumo.

El sistema de enfriamiento de esta sala de equipos incluye tres modos operativos: modo seco (aire fresco), modo húmedo (aire fresco enfriado por evaporación) y modo de aire acondicionado de precisión coordinado.

(1) Modo Seco de Aire Fresco: En condiciones de baja temperatura, el enfriador de aire evaporativo y los extractores de aire funcionan, abriendo las compuertas de entrada y salida. El aire fresco exterior a baja temperatura se filtra y se suministra a la sala de equipos, mientras que los extractores de aire expulsan el aire caliente y húmedo. Los ventiladores funcionan a baja frecuencia según la temperatura interior.

(2) Aire fresco enfriado por evaporación en modo húmedo: En condiciones climáticas adecuadas, el enfriador de aire por evaporación y los extractores funcionan, abriendo las compuertas de entrada y salida. El aire fresco exterior se filtra, se enfría mediante enfriamiento por evaporación y luego se suministra a la sala de equipos, mientras que los extractores expulsan aire caliente y húmedo. Los ventiladores funcionan con una frecuencia variable según la temperatura interior.

(3) Modo de Aire Acondicionado de Precisión Coordinado: Cuando las condiciones exteriores son cálidas y húmedas, y el sistema de aire fresco de cortina de agua no alcanza los requisitos de temperatura y humedad interiores, el sistema de cortina de agua se detiene y las compuertas de entrada y salida se cierran. El sistema de aire acondicionado de precisión original se activa de forma coordinada, funcionando según sus parámetros de diseño originales para enfriar el aire interior mediante circulación interna.

Presentación de resultados
El proyecto se puso en marcha en 2024. Tras la depuración, ha estado funcionando en buenas condiciones, manteniendo una temperatura y humedad ambiente estables en la sala de equipos. El consumo eléctrico anual del sistema de aire acondicionado de la sala disminuyó de 126.000 kWh a 56.000 kWh, logrando un importante ahorro energético del 55,5 %.
